PAC加药装置选型及价格

PAC加药装置选型及价格

简要描述:PAC加药装置选型及价格加药装置主要用于电厂的给水、炉水、循环水、废水等处理,也可用于石油、化工、环保、供水系统等行业。单元组合式加药装置,主要有溶液箱、计量泵、过滤器、安全阀、止回阀、脉冲阻尼器、水位表、控制柜等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间,将加药管接好接通电源即可启动投入运行.

产品型号: HT-JY-200

更新时间:2021-08-11

厂商性质:生产厂家

访问次数:199

详情介绍

    若没有苦难,我们会骄傲;没有挫折,成功不再有喜悦;没有沧桑,我们不会有同情心。因此,不要幻想生活总是那么圆满,生活的四季不可能只有春天。每个人的一生都注定要经历沟沟坎坎,品尝苦涩与无奈,经历挫折与失意。

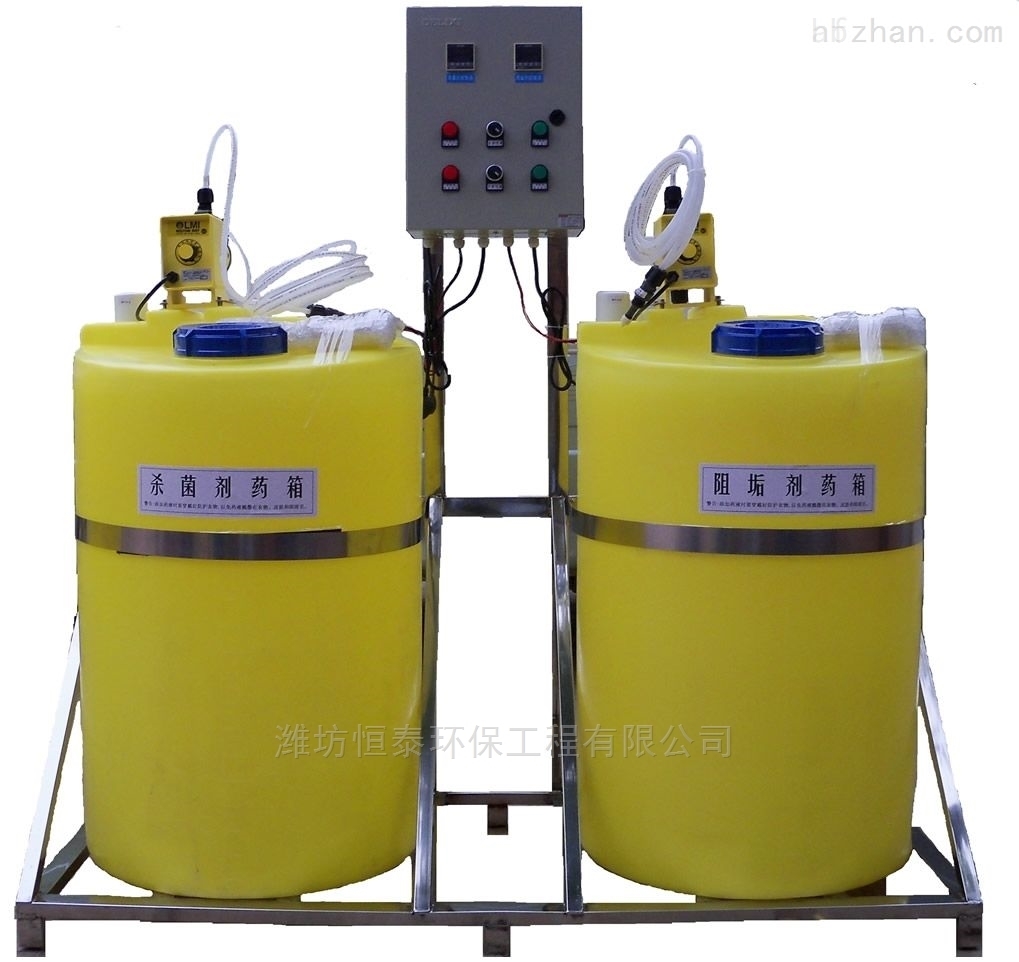

   PAC加药装置主要用于电厂的给水、炉水、循环水、废水等处理,也可用于石油、化工、环保、供水系统等行业。单元组合式加药装置,主要有溶液箱、计量泵、过滤器、安全阀、止回阀、脉冲阻尼器、水位表、控制柜等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间,将加药管接好接通电源即可启动投入运行,这种工厂化的整套装置,可大大减少设计和现场施工的工作量,对整机的质量、安全和现场投运提供了可靠的保证。



加药装置的组成

加药装置由溶液罐、若干法兰、阀门等组成。配置两台计量泵,两台计量泵为一用一备,这样方便用户在不停机的状态下进行检修、更换配件。

本装置主要部件有:

1、溶液罐

2、搅拌器

3、液位计

4、过滤器

5、安全阀

6、计量泵

7、缓冲器

8、球阀、止回阀、截止阀

9、压力表及相应管道等。

说明:隔膜式计量泵流量0-1500L/h,压力0-1.0MP;

      隔膜式计量泵电机功率为0.75W,绝缘等级为F级;

          搅拌器由电机、减速器、搅拌棒组成,电机功率为0.55-15KW,减速比为11:1——45:1; 装置所有部件包括工作平台、扶手等均安装在同一个碳钢底盘上。PAC加药装置选型及价格



加药装置又称加药系统、加药设备。

加药装置根据工艺流程向各种系统中注入化学药液的成套装置,该装置按照使用场合可分为三大类。

1、油田加药装置。主要用于在石油开采中向平台上的井口和及其他系统注入絮凝剂、阻垢剂、缓蚀剂、破乳剂等各种药液。

2、锅炉加药装置。可用于锅炉给水加氨和加联氨、凝结水加氨和加联氨、停炉保护加氨和加联氨,以及向蒸汽锅炉中加磷酸盐、主要用于电厂和电站。

3、水处理加药装置。在水处理过程中向自来水、废水、污水中加药。主要用于有关给排水处理、环保等工艺流程。如自来水厂、宾馆、饭店、游泳池、污水处理厂等。

工作原理

  加药装置是以计量泵为主要投加设备、将溶药箱、搅拌器、液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上,形成一个模块,即所谓的撬装式组合式单元。PAC加药装置选型及价格

        加药装置,采用的是机电一体化结构形式,从安装上可分为固定式和移动式(推车式),每种形式的加药装置均配有搅拌系统、加药系统和自动控制系统。几个固定式撬装可组合成一个整体,加上变频控制系统,可实现就地控制、远程自动控制、手动和自动相互转换加药。具有结构紧凑,体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。

        加药装置通过不同的工艺设计,精确配置各类固体和液体的化学药品的溶液,再用计量泵准确投加,以达到各种设计要求。如除垢、除氧、混凝、加酸、加碱等。  加药过程可手动操作,也可通过PC机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表、使加药装置成为机电一体化产品、实现自动控制。

       加药装置的加药量及加药压力,可根据工业流程的需要,选取合适的计量泵。流量从1L/h到8000L/h,压力从0.1MPa到25MPa范围内均可选择到合适的产品,计量泵的计量精度可高达±1%,并且可以实现多种介质同时输送,单独调整。

       加药装置中溶液箱的容积可由***小0.1m3到20m3,可根据加药量选定,根据输送介质的不同,有多种材料可供选择,如碳钢(碳钢衬胶)、不锈钢、非金属材质(PE、PVC、PP、PTFE)等。

加药装置的使用

用户按照投加料溶液的比例来配置药剂,通过计量泵来精确投加

1、连接加药装置,然后检查每个法兰接口,加以固紧,以免流体泄漏。

2、连接计量泵的电源: a、打开电控柜接线盒,将计量泵电动机的三相四线制电源线接入对应的接线端子。 b、通过控制操作开关瞬时启动搅拌机,观察电动机转向,若转向正确,固定好接线盒。若转向不正确,调整相序后再固定好接线盒。

3、关闭排污阀。将药液容器加满药液。

4、开启加药系统的阀门,启动计量泵。

5、加药装置配置两台计量泵,其中一台为加药用泵,另一台为备用泵。

特别注意:

1、加药时,打开启动计量泵(应确保此计量泵及相关管路畅通完好)对应的一路管路,关闭另一路管路。

2、装置顶部设有溢流管,防止药液的溢流,通过排污管路流出。 3、在加药计量泵的入口处设有管式过滤器,防止大颗粒固体物质进入计量泵,将计量泵损坏。
